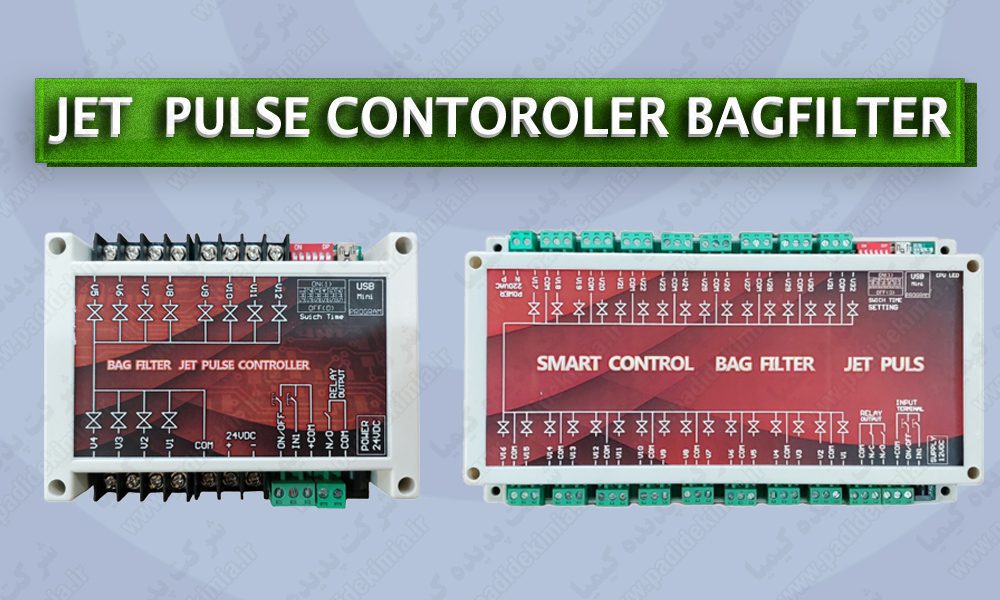

کنترلر جت پالس بگ فیلتر
اگه تا حالا کنار یک بگ فیلتر صنعتی در حال کار ایستاده باشید، احتمالاً صدای تق‌تق منظم شیرهای برقی رو شنیدید، این صدا نتیجه‌ی کار یک قطعه‌ی کوچک ولی حیاتی به اسم کنترلر جت پالس است. این قطعه عملاً مغز متفکر سیستم تمیزکاری بگ فیلتره: زمان‌بندی می‌کنه که کدوم شیر، کِی و برای چه مدتی باز بشه تا هوای فشرده در لحظه‌ی درست وارد کیسه‌های فیلتر بشه و گردوغبار نشسته روی سطح‌شون رو بتکونه.
بدون این هماهنگی، سیستم تمیزکاری یا اصلاً فعال نمی‌شه، یا بی‌نظم و بی‌فایده کار می‌کنه. به همین دلیله که انتخاب درست کنترلر، به‌اندازه‌ی انتخاب خود کیسه‌ها اهمیت داره.
کنترلر جت پالس با اجرای سیکل‌های تمیزکاری منظم، جلوی تجمع بیش‌ازحد غبار رو می‌گیره. به‌عبارت ساده‌تر، این قطعه‌ست که تعیین می‌کنه بگ فیلتر شما در طول روز، هفته و سال، همچنان با راندمان اولیه‌اش کار کنه یا نه.
چرا بگ فیلتر به کنترلر جت پالس نیاز دارد؟
در جریان عادی کار بگ فیلتر، لایه‌ای از غبار روی سطح بیرونی کیسه‌ها می‌شینه. هرچه این لایه ضخیم‌تر بشه، هوا سخت‌تر از کیسه عبور می‌کنه و افت فشار سیستم بالا می‌ره — یعنی فن باید بیشتر زور بزنه تا همون حجم هوا رو جابه‌جا کنه.
دانش فیلتر سیلو را صوتی گوش کنید
سوالات شما در این فایل صوت کامل پاسخ داده شده است لطفا قبل از سفارش فایل را به صورت کامل گوش کنید.
نصب و راه‌اندازی ساده، بدون نیاز به کارشناس
یکی از اهداف اصلی پدیده کیمیا در طراحی این کنترلرها این بوده که خریدار بتونه، بدون نیاز به حضور فروشنده یا کارشناس اعزامی، خودش دستگاه رو نصب، برنامه‌ریزی و راه‌اندازی کنه. به همین دلیل، آموزش نصب و تنظیمات کنترلر به‌صورت **ویدئویی و گام‌به‌گام در سایت پدیده کیمیا** در دسترس قرار گرفته تا کاربر با دنبال‌کردن همین ویدئوها، در ساده‌ترین حالت ممکن، دستگاه رو روی سیستم خودش فعال کنه و در کوتاه‌ترین زمان از اون بهره‌برداری کنه.
نگرانی رایج در نصب خودکار، معمولاً مربوط به **گارانتی** است — اینکه آیا دخالت مستقیم خریدار در نصب، ضمانت دستگاه رو باطل می‌کنه یا نه. پدیده کیمیا برای رفع این نگرانی، تمهیداتی در طراحی و دستورالعمل‌های نصب در نظر گرفته که تضمین می‌کنه **نصب توسط خود خریدار، در صورت رعایت مراحل آموزش‌داده‌شده، گارانتی یک‌ساله‌ی دستگاه رو از بین نمی‌بره.
برای سهولت در نصب و راه‌اندازی، فایل‌های PDF شامل دستورالعمل نصب، راهنمای تنظیمات و نقشه‌ی سیم‌بندی کنترلر جت پالس در انتهای همین صفحه برای دانلود قرار داده شده‌اند. پیشنهاد می‌شود پیش از شروع نصب، این مستندات را مطالعه کنید تا راه‌اندازی دستگاه مطابق استاندارد و بدون خطا انجام شود.
نحوه‌ی عملکرد کنترلر جت پالس
کار کنترلر از نگاه بیرون ساده به نظر می‌رسه، اما هماهنگی دقیقی پشتش هست. کنترلر هر شیر برقی رو طبق ترتیب و زمان از‌پیش‌تنظیم‌شده فعال می‌کنه؛ با فعال‌شدن شیر، هوای فشرده از طریق نازل به داخل کیسه‌ی مربوطه تزریق می‌شه.
این پالس که کسری از ثانیه طول می‌کشه، کیسه رو برای یک لحظه منبسط می‌کنه و باعث جدا شدن لایه‌ی غبار از سطحش می‌شه. غبار جداشده به سمت هاپر می‌ریزه و از همون‌جا تخلیه می‌شه. این چرخه به همین شکل، شیر به شیر، تکرار می‌شه تا کل سطح فیلتراسیون تمیز بمونه
تصاویر محصولات
آموزش تعمیر شیر 1 اینچ
آموزش تعمیر شیر 1-1/2 اینچ
آموزش تعمیر شیر 1-1/2 اینچ
دو کلاس کنترلر جت پالس پدیده کیمیا: ساده و حرفه‌ای
پدیده کیمیا سپاهان کنترلر جت پالس رو در **دو کلاس ساده و حرفه‌ای** تولید می‌کنه تا بسته به مقیاس پروژه، بودجه و سطح پیچیدگی موردنیاز، گزینه‌ی مناسب انتخاب بشه:
**کنترلر جت پالس ساده** برای پروژه‌هایی طراحی شده که نیاز اصلی‌شون زمان‌بندی منظم و قابل‌اعتماد شیرهای برقیه، بدون نیاز به قابلیت‌های پیشرفته‌ی اضافی. این مدل انتخاب اقتصادی‌تری برای خطوط تولید با مقیاس کوچک‌تر یا بودجه‌ی محدودتره.
**کنترلر جت پالس حرفه‌ای** برای پروژه‌هایی مناسبه که به کنترل دقیق‌تر و قابلیت‌های تکمیلی نیاز دارن — جایی که هماهنگی با سیستم اتوماسیون کارخونه یا نظارت دقیق‌تر بر فرآیند تمیزکاری اهمیت داره.
> برای اینکه دقیقاً بگیم کدوم قابلیت مال کدوم کلاسه (مثلاً اتصال PLC یا کنترل اختلاف فشار مخصوص کدوم مدله)، لازمه این تفاوت رو از تیم فنی‌تون بگیرم و این بخش رو تکمیل کنم — فعلاً این پاراگراف رو کلی نوشتم تا بعد از تأیید جزئیات، دقیق‌ترش کنیم.
قابلیت‌های کنترلر جت پالس پدیده کیمیا
بسته به کلاس انتخابی، کنترلرهای پدیده کیمیا این امکانات رو در اختیار قرار می‌دن:
– تنظیم زمان عملکرد شیرهای برقی و فاصله‌ی زمانی بین پالس‌ها
– کنترل متوالی شیرها، با قابلیت تعیین تعداد خروجی موردنیاز
– امکان تنظیم عملکرد سیستم توسط اپراتور، متناسب با شرایط خط تولید
– کنترل بر اساس اختلاف فشار در مدل‌های مجهز به این قابلیت
– قابلیت اتصال به PLC در مدل‌های مربوطه، برای یکپارچه‌سازی با سیستم اتوماسیون
– کاربرد در تابلو کنترل بگ فیلتر
– پشتیبانی از ولتاژهای ورودی و خروجی متناسب با مدل محصول
تعداد خروجی، ولتاژ دقیق و سایر مشخصات فنی بسته به مدل فرق می‌کنه؛ بهتره قبل از سفارش این موارد با کارشناسان پدیده کیمیا بررسی بشه.
کنترل زمانی در برابر کنترل بر اساس اختلاف فشار
در **حالت کنترل زمانی**، این اپراتوره که زمان فعال‌بودن شیر و فاصله‌ی بین پالس‌ها رو تنظیم می‌کنه. نکته‌ای که تجربه نشون می‌ده: تنظیم نادرست این پارامترها هزینه داره — پالس بیش‌ازحد هم مصرف هوای فشرده رو بالا می‌بره و هم کیسه‌ها رو زودتر فرسوده می‌کنه، و پالس خیلی کم هم باعث افزایش افت فشار می‌شه. پیدا کردن نقطه‌ی تعادل، چیزیه که معمولاً بعد از چند هفته کارکرد واقعی دستگاه مشخص می‌شه.
در **حالت کنترل بر اساس اختلاف فشار**، سیگنال سنسور اختلاف فشار مبنای تصمیم‌گیری برای شروع یا ادامه‌ی سیکل تمیزکاریه. این روش معمولاً در پروژه‌هایی به‌کار می‌ره که نوسان غبار ورودی زیاده و یک زمان‌بندی ثابت جوابگو نیست.
تطبیق تعداد شیر و ولتاژ
پیش از سفارش، دو چیز باید دقیق مشخص بشه: تعداد شیرهای برقی سیستم (چون خروجی کنترلر باید دقیقاً با اون مطابقت داشته باشه) و ولتاژ شیرها و مدار فرمان. ولتاژهای رایج شامل ۱۱۰ ولت، ۲۲۰ ولت، ۲۴ ولت AC و ۲۴ ولت DC می‌شن، اما ولتاژ دقیق رو باید از مشخصات مدل انتخابی استعلام گرفت.
اتصال به PLC
در مدل‌هایی که این قابلیت رو دارن، کنترلر می‌تونه بخشی از سیستم اتوماسیون کارخونه بشه و عملکرد جت پالس رو با کنترل مرکزی هماهنگ کنه. نوع اتصال باید متناسب با مشخصات فنی هر دو طرف (کنترلر و PLC) انجام بشه.
کنترلر جت پالس در کدام صنایع کاربرد دارد؟
هرجا یک بگ فیلتر جت پالس مشغول کاره، کنترلر جت پالس هم اونجا حضور داره — از کوره‌های فولاد و خطوط سیمان گرفته تا معدن، ریخته‌گری، آلومینیوم‌سازی، تولید مس، گچ و آهک، صنایع شیمیایی و صنایع غذایی. انتخاب مدل مناسب در هر کدوم از این محیط‌ها به ساختار بگ فیلتر، تعداد شیرهای برقی و سطح کنترلی موردنیاز بستگی داره.
تفاوت کنترلر جت پالس با تایمر بگ فیلتر
در بازار، این قطعه با نام‌های متفاوتی شناخته می‌شه: تایمر بگ فیلتر، کنترلر بگ فیلتر، برد جت پالس، برد بگ فیلتر یا کنترلر شیر برقی. اما زیر این اسم‌های مختلف، مشخصات فنی می‌تونه خیلی متفاوت باشه. تعداد خروجی، روش تنظیم زمان، امکان کنترل اختلاف فشار، نوع ولتاژ و قابلیت اتصال PLC، همون چیزهاییه که موقع مقایسه باید دقیق بررسی بشه — نه فقط اسم محصول.
قیمت کنترلر جت پالس
قیمت کنترلر جت پالس بسته به کلاس محصول (ساده یا حرفه‌ای)، تعداد خروجی، قابلیت اتصال PLC و ولتاژ موردنیاز متفاوته. برای دریافت استعلام قیمت دقیق مدل ساده یا حرفه‌ای متناسب با تعداد شیرهای برقی پروژه‌تون، کافیه مشخصات سیستم رو برای کارشناسان پدیده کیمیا ارسال کنید.
## ضمانت محصول
پدیده کیمیا سپاهان روی کیفیت قطعات، دقت مونتاژ و تست عملکرد هر دو کلاس کنترلر جت پالس حساسه و این محصولات رو با **یک سال ضمانت بی‌قیدوشرط** عرضه می‌کنه.
برای سفارش چه اطلاعاتی لازم است؟
برای انتخاب سریع‌تر بین مدل ساده و حرفه‌ای، این موارد رو از قبل آماده کنید: تعداد و ولتاژ شیرهای برقی، تعداد خروجی موردنیاز، زمان پالس و فاصله‌ی بین پالس‌ها، نیاز یا بی‌نیازی به کنترل اختلاف فشار، نیاز به اتصال PLC، و ولتاژ برق سیستم.
سوالات متداول
تفاوت کنترلر جت پالس ساده و حرفه‌ای چیست؟
مدل ساده برای نیازهای پایه‌ی زمان‌بندی شیرها مناسبه و گزینه‌ی اقتصادی‌تریه؛ مدل حرفه‌ای قابلیت‌های تکمیلی مثل کنترل اختلاف فشار یا اتصال PLC رو هم پوشش می‌ده و برای پروژه‌های پیچیده‌تر مناسب‌تره.
کنترلر جت پالس چیست؟
تجهیزیه که عملکرد شیرهای برقی سیستم تمیزکاری بگ فیلتر رو کنترل و زمان‌بندی می‌کنه.
آیا راهنمای نصب و نقشه‌ی سیم‌بندی در دسترس است؟
بله، فایل‌های PDF دستورالعمل نصب، تنظیمات و نقشه‌ی سیم‌بندی کنترلر جت پالس در پایین همین صفحه برای دانلود قرار دارند
آیا نصب توسط خودم گارانتی دستگاه را باطل می‌کند؟
خیر. پدیده کیمیا آموزش نصب و راه‌اندازی کنترلر جت پالس رو به‌صورت ویدئویی در سایت در اختیار خریداران قرار داده و در صورت رعایت مراحل آموزش‌داده‌شده، نصب توسط خود خریدار هیچ تأثیری بر اعتبار گارانتی یک‌ساله‌ی دستگاه نداره
آیا کنترلر جت پالس خودش کیسه‌ها را تمیز می‌کند؟
نه مستقیماً. کنترلر فرمان لازم برای فعال‌شدن شیرهای برقی و ورود پالس هوا به کیسه‌ها رو صادر می‌کنه؛ عمل فیزیکی تمیزکاری حاصل همین پالسه.
آیا کنترلر جت پالس به PLC وصل می‌شود؟
در مدل‌هایی که این قابلیت رو دارن (معمولاً کلاس حرفه‌ای)، بله.
چطور بین مدل ساده و حرفه‌ای تصمیم بگیریم؟
اگه پروژه‌تون فقط به زمان‌بندی ساده‌ی شیرها نیاز داره، مدل ساده کافیه. اگه به کنترل دقیق‌تر، اتصال به اتوماسیون کارخونه یا نظارت بر اختلاف فشار نیاز دارید، مدل حرفه‌ای رو انتخاب کنید
