بگ فیلتر (غبارگیر صنعتی)
طراحی و تولید توسط شرکت پدیده کیمیا | بهبود کیفیت هوا در صنایع
(پدیده کیمیا) به عنوان سازنده تخصصی دستگاههای غبارگیر.
شرکت پدیده کیمیا، تولیدکننده پیشرو دستگاههای بگ فیلتر صنعتی! کاهش آلودگی هوا در صنایع فلزی، داروسازی و کشاورزی با غبارگیرهای باکیفیت و تضمینی. مشاوره رایگان و قیمت مناسب!
شرکت پدیده کیمیا به عنوان “تولیدکننده پیشرو در صنعت فیلتراسیون می باشد” + مزایای رقابتی (کیفیت، قیمت، مشاوره).
دستگاههای پدیده کیمیا مطابق با، استانداردهای سازمان محیط زیست ایران
غبارگیرهای صنعتی پدیده کیمیا، راهکاری جامع برای تصفیه هوای کارخانجات
غبارگیرها در دو کلاس جت فیلتر و بگ فیلتر در این شرکت تولید می شوند.
جت فیلتر همان بگ فیلتر است با این تفاوت که این دستگاه فیلتر صنعتی، در مقیاس کوچکتر از بگ فیلتر،طراحی و تولید و آماده نصب شده است.
جت فیلتر یک نوع دستگاه فیلتراسیون صنعتی می باشد که وظیفه آن پاک کردن هوا از غبار و آلایندگی صنعتی می باشد؛ جت فیلتر به صورت استوانه ای ساخته میشود و شامل اجزایی مانند سبد فلزی، کیسه های غبارگیر،کنترلر جت پالس و… می باشد.
این دستگاه با اندازه ای مناسب در هر مکانی قابل نصب می باشد و میتواند با هرینه مناسب خود در برابر دستگاه های بزرگ مانند بگ فیلتر کار ما را به خوبی انجام دهد.
غبارگیر چیست؟
غبارگیر (Bag filter) دستگاهی است که دود، گرد و غبار، ذرات و آلاینده های موجود در هوا را توسط کیسه های پارچه ای جذب نموده و آنها را فیلتر می کند.
در (غبارگیر) گاز حامل غبار بعد از عبور از سیکلون به طرف کیسههای (غبارگیر) رفته و بعد از برخورد با کیسه ها و عبور هوای تمیز از آنجا وارد محفظه هوای تمیز میشود، و سپس توسط فن سانتریفیوژ مکنده به دودکش ارسال میشود.
در همان زمانیکه فیلتر شدن به طور مستمر انجام میشود، هوای فشرده جت پالس از طریق شیرهای برقی پالس و نازلها توسط تابلوی برنامه ریزی شده الکترونیکی به طور دوره ای به داخل کیسهها دمیده میشود، و باعث جدا شدن مواد از سطح خارجی کیسهها میشود.
چرا بگ فیلترهای پدیده کیمیا ؟
دستگاه های (غبارگیر جت پالس) تولیدی شرکت پدیده کیمیا از بهترین متریال انتخاب می شود، ورق دستگاها با دستگاه برش لیزر با دقت برش خورده و آماده منتاژ می شود. بعد از جوشکاری قطعات، با رنگ کوره ای رنگ آمیزی می شود. فیلترهای پارچه ای پلی استر به وسیله سبد نگهدارنده به صورت عمودی داخل دستگاه نصب می شود، و در داخل هریک واحد فیلتر یک عدد ونتوری المینیومی قرار داده شده است.
– طراحی متناسب با نیاز صنایع مختلف (صنایع پتروشیمی،ذوب فلزات، مواد غذایی، خوراک دام و..
- دستگاههای پدیده کیمیا مطابق با، استانداردهای سازمان محیط زیست ایران
- تولید کلیه قطعات غبارگیرها به صورت تخصصی در شرکت پدیده کیمیا
- استفاده از *کیسههای فیلتر با دوام* (عمر مفید 1 تا 2 سال).
- گارانتی ۱۸ ماهه* و خدمات پس از فروش سریع.
- مصرف انرژی پایین* با فنهای سانتریفیوژ بهینهشده.

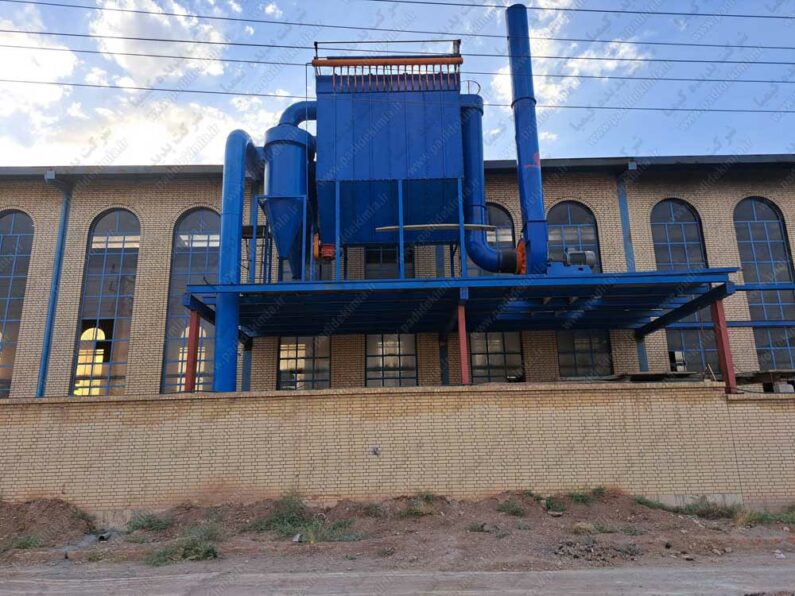

تصاویر جت فیلتر
آشنایی با غبارگیر
بگ فیلتر کوره ذوب
جت فیلتر
سوالات متداول
سوالات متداول درباره بگ فیلتر پدیده کیمیا
جت فیلتر چیست؟
جت فیلتر همان بگ فیلتر است با این تفاوت که این دستگاه فیلتر صنعتی، در مقیاس کوچکتر از بگ فیلتر،طراحی و تولید و آماده نصب شده است.
آیا دستگاههای پدیده کیمیا قابلیت سفارشیسازی دارند؟
بله! مهندسین ما بر اساس ابعاد کارخانه، نوع آلاینده و دبی هوا، دستگاه را شخصیسازی میکنند.
تفاوت غبارگیرهای پدیده کیمیا با رقبا چیست؟
دستگاههای پدیده کیمیا مطابق با، استانداردهای سازمان محیط زیست ایران طراحی و ساخته شده و این شرکت تا گرفتن تاییدیه محیط زیست کنار شماست.
آیا غبارگیرهای پدیده کیمیا برای کوره های ذوب مناسب است؟
یله، دستگاههای پدیده کیمیا به گونه ای طراحی می شود که برای کوره های ذوب و غبار های دما بالا عملکرد خوبی دارد.
تست مکش جت فیلتر
معرفی غبارگیر پدیده کیمیا
تست مکش جت فیلتر
کاربرد غبارگیرهای پدیده کیمیا در صنایع برتر
- صنعت نفت و پتروشیمی
- صنایع فلزی و فولادی
- صنعت داروسازی
- صنعت مواد غذایی
- خوراک دام طیور
- صنعت سیمان
- صنایع ساختمانی
- صنایع معدنی
دانلود فایلها
مقاله
بگ فیلتر کوره ذوب
بک فیلتر کوره ذوب سیستم های فیلتراسیون تخصصی هستند که برای جذب و حذف دود و دود مضر تولید شده در طی فرآیند ذوب فلز طراحی شده اند. این فیلترها برای کاهش آلودگی هوا و حفظ محیط کار سالم ضروری هستند. برخلاف سیستمهای کورههای سنتی که دود را مستقیماً وارد جو میکنند، فیلترهای دود کوره های ذوب به طور مؤثر ذرات خطرناک را قبل از آزاد کردن هوای تصفیه شده جمعآوری و فیلتر میکنند.
ویژگی های غبارگیرهای کوره ذوب
مقاومت در برابر دمای بالا:
کوره های ذوب در دماهای بسیار بالا کار می کنند. بنابراین، فیلترهای دود مورد استفاده در این دستگاه از موادی ساخته میشوند که قادر به تحمل گرمای شدید هستند.
گرفتن ذرات دود :
عملکرد اصلی غبار گیر کوره های ذوب جذب ذرات ریز دود است که در طول فرآیند ذوب ایجاد می شود. این فیلترها از پارچه های فیلتراسیون پیشرفته ای استفاده می کنند که می توانند به طور موثر حتی کوچکترین ذرات را به دام بیندازند.
بگ فیلتر چیست؟
غبارگیر چیست؟
غبارگیر یا (Bag filter) دستگاهی است که دود، گرد و غبار، ذرات و آلاینده های موجود در هوا را توسط کیسه های پارچه ای جذب نموده و آنها را فیلتر می کند.
روش کار بگ فیلتر
در غبارگیر گاز حامل غبار بعد از عبور از سیکلون به طرف کیسههای (غبارگیر) رفته و بعد از برخورد با پارچه ها و عبور هوای تمیز از آنجا وارد محفظه هوای تمیز میشود، و سپس توسط فن سانتریفیوژ مکنده به دودکش ارسال میشود.
در همان زمانیکه فیلتر شدن به طور مستمر انجام میشود، هوای فشرده جت پالس از طریق شیرهای برقی پالس و نازلها توسط تابلوی برنامه ریزی شده الکترونیکی به طور دوره ای به داخل کیسهها دمیده میشود و باعث جدا شدن مواد از سطح خارجی پارچه ها میشود.
اجزای بگ فیلتر
1- بدنه اصلي (Body housin)
2- کيسه ها
3- سبد ها
4- ونتوري
5- شير برقي
6- تابلو کنترل پالس جت
7-تابلوی اصلی بگ فیلتر
8-سيکلون يا همان جرقه گير
9-فن سانتريفيوز
10-اسکورو کانواير
11- روتاري ولو
غبارگیر صنعتی (Bag filter) دستگاهی است که دود، گرد و غبار، ذرات و آلاینده های موجود در هوا را توسط کیسه های پارچه ای خود جذب نموده و آنها را حذف می کند.
انواع بگ فیلتر
این نوع دستگاه به ترتیب اولویت به دسته های زیر، تقسیم بندی میشود که عبارتاند از،
• بک فیلتر های جت پالس
• جت فیلتر
• بک فیلتر های پرتابل
• مکنده های صنعتی
• غبارگیرها
• بگ فیلتر تکان دهنده
• بگ فیلتر هوا معکوس
بگ فیلتر صنعتی
بارگیر صنعتی Bagfilter ( بک فیلتر یا بگ فیلتر صنعتی یا غبارگیرهای کیسهای) محفظه ای است که از تعدادی کیسه پارچهای تشکیل شده است. کیسهها از موادی مانند پلی استر، نامکس، نایلون یا الیاف شیشه ساخته شدهاند و دارای منافذی هستند که ذرات را به دام میاندازند، جریان گاز از میان منافذ کیسهها عبور کرده و ذرات الاینده همراه هوا روي سطح کیسهها جذب میشوند. سپس کیسهها به صورت دورهای تمیز شده تا ذرات چسبيده به سطح تکانده شوند.
غبارگیر کوچک
این نوع دستگاه به ترتیب اولویت به دسته های زیر، تقسیم بندی میشود که عبارتاند از:
• جت فیلتر
• غبارگیر های پرتابل
• مکنده های صنعتی
بک فیلتر کوچک با چندین انشعاب قادر است همانند یک مکنده مرکزی عمل کند و کلیه غبار ناشی از عملیات سنگ زنی، سندپلاست، آسیاب صنعتی، کیسه پرکن و یا غبار تولید شده ماشین آلات نجاری را جمع آوری کند، قابلیت نصب این بگ فیلتر در محیط داخلی سبب شده است بدون هزینه کانال کشی و هزینه هواساز با کمترین افت مکش، یک مکنده قوی با قیمت مناسب داشته باشید.
محاسبات طراحی بگ فیلتر
ازجمله پارامترهای اساسی برای طراحی غبارگیر می توان نسبت هوای مکنده به سطح فیلتراسیون اشاره کرد، نسبت هوا به پارچه در واقع مشابه سرعت فیلتر هوا است که با تقسیم جریان حجمی هوا در ورودی غبارگیر بر کل سطح فیلتراسیون قابل محاسبه است. برای فیلترهای کیسه ای عموما توصیه می شود که این سرعت بین ۰٫۰۶ تا ۰٫۰۷ متر بر ثانیه ارزیابی می شود. با این حال مقادیر دقیق تر متناسب با نظر طراح صورت می پذیرد. به طور کلی نسبت هوا به پارچه رایج ترین معیار برای طراحی فیلترها به شمار می رود. این نسبت سرعت نباید از حد معینی بالاتر باشد. در غیر این صورت در هنگام پالس زدن درون کیسه ها برای تمیزکاری، الاینده های روی سطح پارچه ها جدا نشده و مجدد به سمت کیسه ها بازگردانده می شوند.
ساخت بگ فیلتر
دستگاه های (غبارگیر جت پالس) تولیدی شرکت پدیده کیمیا از بهترین متریال انتخاب م شود، ورق دستگاها با دستگاه برش لیزر با دقت برش خورده و آماده منتاژ می شود. بعد از جوشکاری قطعات، با رنگ کوره ای رنگ آمیزی می شود. فیلترهای پارچه ای پلی استر به وسیله سبد نگهدارنده به صورت عمودی داخل دستگاه نصب می شود. و در داخل هریک واحد فیلتر یک عدد ونتوری المینیومی قرار داده شده است.
بگ فیلتر فشار مثبت
در بک فیلتر فشار مثبت فن در ابتدای کار قرار دارد و آلودگي توسط فن مکیده میشود و هوای آلوده به داخل کيسه فیلتر ها دمیده میشود و آلودگي هوا در سطح داخلی کیسه ها انباشته می شود، و برای تمیزکاری کیسه ها باید فن خاموش شود، و به صورت مکانیکی و یا دستی کیسه ها تکانده و تميز شوند.
بگ فیلتر هوای معکوس
فیلترهای غبارگیر در روش هوای معکوس از یک طرف به میله فلزی متصل و از طرف دیگر آویزان می باشند که با ورود هوای آلوده به کیسه، ذرات موجود در هوا در سطح کیسه ها انباشته می شوند سپس هوای تمیز بصورت معکوس وارد کیسه شده و باعث مچاله شدن و تغییر شکل کیسه و در نهایت فروریختن لایه گرد و غبار از جداره آن می گردد. این نوع از غبارگیر نیز همانند بک فیلتر تکانشی، فضای زیادی را برای پیاده سازی اشغال می کند.
تفاوت بگ فیلتر و بگ هاوس
بک فیلتر و بگ هاوس نوعی از سیستمهای غبارگیر با راندمان بالا می باشند این فیلترها شامل کیسه هایی با قطرها و طول های مختلف بسته به نوع نیاز و شرایط کارکرد می باشند و از نظر ساخت با هم تفاوتی ندارند جنس پارچه کیسه ها نیز با توجه به شرایط پروسه، دما و نیازهای طراحی تغییر می کند.
در این فیلتر ها گاز حاصل از پروسه به همراه غبار وارد فیلتر شده و از کیسه ها عبور داده میشود، غبار موجود در این گاز هنگام عبور از کیسه ها بر روی سطح بیرون کیسه ها می نشیند و هوای تمیز از فیلتر خارج می گردد.
سیکلون بگ فیلتر
سیکلون بگ فیلتر،نوعی از فیلترهای غبارگیری است که قبل از غبارگیرها نصب می شود و مکمل فیلترسیون صنعتی است و ذرات درشت و جرقه ها را قبل از ورود به غبارگیر را فیلتر می کند.
سیلکون (Syclonic separation) یا جداکننده سیکلونی به دستگاهی گفته می شود که جداسازی ذرات جامد در هوا یا گاز را به کمک نیروی گریز از مرکز و نیروی گرانش انجام می دهد و نسبت به سایر دستگاه های فیلتراسیون، هزینه ساخت و هزینه های عملیاتی کمتری دارد.
کار برد بگ فیلتر
کاربرد اين نوع فيلتر ها عبارت است، فيلتر گرد و غبار، مواد خشک، دود، غبار سند بلاست مواد فلزي و پلاستيکي و مواد شيميايي خشک، ماشينکاري خشک، گرد و غبار فراري، برش ليزري، برش پلاسما، گرد و غبار پلاستيکي، پودر، گرد و غبار لاستيک، گرد و غبار، لحيم کاري و جوشکاري و….که بسته به شرايط کاري بک فيلتر پارچه اي مناسب براي دستگاه انتخاب مي شود.
غبارگیر کاربرد بسیاری در صنایع مختلف از جمله کارخانه های ریختگری، آسفالت، ذوب آهن، سیمان و غیره دارد.
سازنده بگ فیلتر در اصفهان
شرکت پدیده کیمیا با هدف ساخت انواع فیلتراسیون صنعتی و تجهیزات غبارگیر ها از سال 1392 در شهرک صنعتی تیران موفق به کسب پروانه بهر برداری برای ساخت تجهیزات فیلتراسیون صنعتی شده است.
خرید بگ فیلتر
پدیده کیمیا تولید کننده ملزومات فیلتراسیون صنعتی
• تولید و ساخت غبارگیر (dust collector)
• تولید و ساخت جت فیلتر (jet filter)
• تولید و ساخت بگ فیلتر پرتابل (portable bag filter)
روش بگ فیلتر دست دوم
شرکت پدیده کیمیا با توجه به زیر ساخت و تجربه کافی آمادگی خرید و فروش انواع غبارگیر نو و دست دوم را دارد. منتظر تماس شما هستیم.
چگونه عملکرد دیداستینگ
دیداستینگ(غبارگیر) دستگاه مکنده اي است که وظيفه مکش گرد و غبار و آلودگي هاي ريز محيط هاي صنعتي و نيمه صنعتي را بر عهده دارد، غبار يا دود و آلودگي محيط توسط فن سانتريفيوژ بکوارد سانتريفيوژ بکوارد به داخل سيکلون (جرقه گیر) دستگاه غبارگیر مکيده مي شود.
غبارگير به روش ريورس
يکي از مشکلاتي که در غبارگير هاي نصب شده روي کوره هاي القايي ديده مي شود آتش گرفتن کيسه ها داخل غبارگير مي باشد، در دستگاه بک فیلتر به روش ريورس يا هواي برگشتي، بجاي هدايت هواي فشرده داخل فيلتر، تعدادي از کيسه ها از مدار فيلتراسيون خارج مي شود.
تعداد مشخصي ازفیلترها، از هدايت و مکش هوا در داخل آنها جلوگيري شده لذا کيسه از روي سبد خود آزاد شده و به وسيله هدايت هواي خارج شده ازاگزوز به داخل دستگاه کيسه ها تميز مي شود.
در اين حالت به علت شل شدن کيسه ها، دانه هاي چسبيده به آن از بدنه کيسه راحتر جدا مي گردد، با توجه به اينکه هواي برگشتي دماي بالايي دارد و رطوبتي ندارد کندانس شدن، در کيسه ها اتفاق نمي افتد.
در اين نوع فيلتر اکسيژن کمتري وارد کيسه ها مي شود و احتمال آتش گرفتن کيسه هاي خيلي کمتر است. و بهتر است در کوره هاي ذوب از اين نوع فيلتر استفاده شود.
قیمت بگ فیلتر
برای دریافت قیمت و مشاوره برای خرید غبارگیر با کارشناسان ما تماس بگیرید.
نقشه بگ فیلتر
برای دریافت نقشه بک فیلتر با کارشناسان ما تماس بگیرید.
کاتالوگ بگ فیلتر
برای دریافت کاتالوگ بک فیلتر اینجا کلیک کنید.
بگ فیلتر pdf
برای دریافت بک فیلتر pdf اینجا کلیک کنید.
برای دریافت محاسبات طراحی بگ فیلتر اینجا کلیک کنید.
فیلتر های صنعتی چگونه کار می کنند؟
غبارگیر یا (Bag filter) دستگاهی است که دود، گرد و غبار، ذرات و آلاینده های موجود در هوا را توسط فیلترهای پارچه ای جذب نموده و آنها را فیلتر می کند. غبارگیر یا بگ فیلتر کاربرد بسیاری در صنایع مختلف از جمله کارخانه های ریختگری، آسفالت، ذوب آهن، سیمان و غیره دارد.
در بک فیلتر (غبارگیر) گاز حامل غبار بعد از عبور از سیکلون به طرف کیسههای بگ فیلتر (غبارگیر) رفته و بعد از برخورد با کیسه ها و عبور هوای تمیز از آنجا وارد محفظه هوای تمیز میشود، و سپس توسط فن سانتریفیوژ مکنده به دودکش ارسال میشود.
در همان زمانیکه فیلتر شدن به طور مستمر انجام میشود، هوای فشرده جت پالس از طریق شیرهای برقی پالس و نازلها توسط تابلوی برنامه ریزی شده الکترونیکی به طور دوره ای به داخل کیسهها دمیده میشود و باعث جدا شدن مواد از سطح خارجی کیسهها میشود.
در بک فیلتر گاز حامل غبار بعد از عبور از سیکلون به طرف کیسههای غبارگیر (غبارگیر) رفته و بعد از برخورد با کیسه ها و عبور هوای تمیز از آنجا وارد محفظه هوای تمیز میشود، و سپس توسط فن سانتریفیوژ مکنده به دودکش ارسال میشود، در همان زمانیکه فیلتر شدن به طور مستمر انجام میشود.
هوای فشرده جت پالس از طریق شیرهای برقی پالس و نازلها توسط تابلوی برنامه ریزی شده الکترونیکی به طور دوره ای به داخل کیسهها دمیده میشود و باعث جدا شدن مواد از سطح خارجی کیسهها میشود، و این مواد به داخل هاپر دستگاه تکانده می شود و به وسیله روتاری ایرلاک از داخل دستگاه به بیرون انتقال داده می شود.
هر ردیف از فیلترها، به وسیله یک لوله و نازل جداگانه که در قسمت بالای فیلترها، تعبیه شده، با استفاده از هوای فشرده تمیز میشود. برای این منظور مخزنهای هوای فشرده با شیرهای دیافراگمی مکمل در انتهای هر نازل قرار گرفته است.
این شیرهای دیافراگمی به وسیله کنترلر الکترونیکی به صورت تناوبی عمل میکنند، هوای فشرده که از مخزن هوای فشرده خارج میشود، از طریق لولههای دمنده نازل و جت لوله ای انژکتوری که دقیقا در بالای کیسهها در وسط ونتوری غبارگیر تعبیه شده است، به داخل کیسه دمیده میشود، با استفاده از این روش حتی کیسه هایی به طول سه متر نیز قابل تمیز شدن میباشند.
